Motorhaubenform aus Kohlefaser

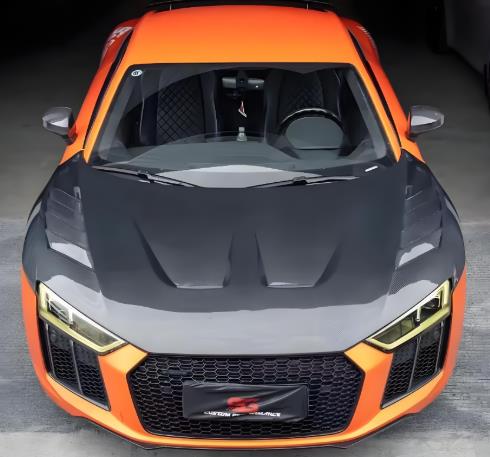

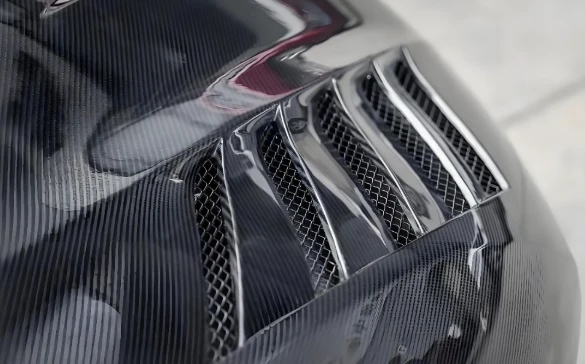

Die Kohlefaser-Motorhaubenform ist ein Spezialwerkzeug zur Herstellung der Kohlefaser-Motorhaube (CFK-Motorhaube) von Automobilen. Die Kernanforderungen sind hohe Präzision, hohe Steifigkeit und geringe thermische Verformung, um das Aussehen der Oberfläche, die Maßhaltigkeit und die strukturelle Festigkeit der Haube sicherzustellen.



I. Auswahl der Formmaterialien

·Aluminiumlegierung (z. B. 6061-T6):Leicht, schnelle Wärmeleitfähigkeit, gute Verarbeitungseigenschaften, geeignet für Klein- und Mittelserienfertigung und Rapid Prototyping.

·Stahl (z. B. P20, S50C):Hohe Festigkeit, gute Verschleißfestigkeit, für die Massenproduktion geeignet, aber schwer und teuer.

·Kohlefaserverbundwerkstoff (CFK):Niedriger Wärmeausdehnungskoeffizient, gute Kompatibilität mit Produkten, leicht, geeignet für hochpräzise und komplexe Formen mit gekrümmten Oberflächen, aber hohe Kosten.





II. Kernpunkte des Formstrukturdesigns

1. Formteilungsdesign

• Die Struktur verfügt über ein geteiltes Innen- und Außenformdesign. Die Trennfuge wird auf der nicht sichtbaren Oberfläche der Haube (z. B. dem Randflanschbereich) positioniert, um ein vollständiges Erscheinungsbild und eine reibungslose Entformung zu gewährleisten.
• Ein gestaltbaresFlanschkantenmodulermöglicht sowohl integrales Formen als auch Kantenschneiden.



2.Profil und Präzision

• Basierend auf den 3D-Scandaten des gesamten Fahrzeugs erfolgt die Modellierung, um die Passgenauigkeit mit der Fahrzeugkarosserie sicherzustellen.
• Die Oberflächenbeschaffenheit des Profils muss die Güteklasse A (Ra kleiner oder gleich 0,8 μm) erreichen, die direkt das Erscheinungsbild des Produkts bestimmt.
• Die Schlüsselabmessungen werden innerhalb einer Toleranz von ±0,3 mm kontrolliert und die Installationslöcher sind präzise positioniert.



3.Stärkung und Unterstützung

• Die Rückseite der Form ist mit gitterartigen Verstärkungsrippen (Abstand 300–500 mm) ausgestattet, was nicht nur das Gewicht reduziert, sondern auch die Steifigkeit erhöht und Verformungen unter Druck verhindert.
• Der Stützrahmen muss in engem Kontakt mit der Formoberfläche stehen, um den Druck gleichmäßig zu verteilen und lokale Spannungskonzentrationen zu vermeiden.



4.Belüftungs- und Vakuumsystem

• An den Rändern des Formhohlraums sind Belüftungsrillen angebracht (Breite 0,5–1,0 mm), die verhindern, dass eingeschlossene Luft zu Oberflächenfehlern oder Materialmangel führt.
• Es ist notwendig, mit Vakuumbeutel-/Heißpresstankprozessen kompatibel zu sein. Die Form muss über eine gute Vakuumdichtleistung verfügen (Leckrate kleiner oder gleich 0,01 Pa・m³/s).





III. Anpassung gängiger Herstellungsprozesse

RTM (Harz-Transfer-Formung):Die Form erfordert eine hohe Steifigkeit und muss eine gute Dichtleistung aufweisen. Es eignet sich für Produkte mittlerer{1}}Menge und hoher{2}}Qualität.

Autoklavenformen:Die Form muss hohen Temperaturen (120–180 Grad) und hohen Drücken (0,5–1,0 MPa) standhalten und stellt extrem hohe Anforderungen an die thermische Stabilität.

Vakuumbeutelformen:Die Kosten sind relativ niedrig, geeignet für Kleinserienproduktion oder Probeläufe, es werden jedoch hohe Anforderungen an die Oberfläche der Form und die Dichtungsleistung gestellt.

Expansionskernformverfahren:Mit erweiterbaren Kernmaterialien (wie Koridion) ist dies möglichDie komplexe Struktur des Körpers-bildete einen Kanal mit einem BelüftungskanalEs ist keine sekundäre Verklebung erforderlich und der Formzyklus ist kurz (ca. 8–15 Minuten).





IV. Wichtige Vorsichtsmaßnahmen für Herstellung und Verwendung



Runde Ecken und Übergänge:Hohlraumecke, Wurzel des RippenfiletsR Größer als oder gleich 3 mm,Dickenübergangsgradient (Verhältnis kleiner oder gleich 1:5), um Spannungskonzentration und Aushärteverzug zu vermeiden.

Heiz-/Kühlsystem:Eingebaute gleichmäßige Heizleitung sorgt dafür, dass der Temperaturunterschied während der Aushärtung weniger als oder gleich ±5 Grad beträgt, wodurch innere Spannungen im Produkt vermieden werden.

Entformung und Wartung:Verwenden Sie ein spezielles hoch-temperaturbeständiges-Trennmittel; Nach dem Formen langsam abkühlen lassen und die Form gleichmäßig herausnehmen, um ein Verziehen zu vermeiden. Überprüfen Sie regelmäßig die Oberflächengenauigkeit und die Dichtleistung.





V. Typische Mängel und Gegenmaßnahmen

Oberflächenblasen/Nadellöcher:Verbessern Sie die Absaugleistung, erhöhen Sie das Vakuumniveau und optimieren Sie den Harzfluss.

Produktverzug und -verformung:Optimieren Sie die Steifigkeit der Form, steuern Sie die Abkühlrate und passen Sie die Richtung der Faserschichtung an.

Fehlausrichtung der Formlinie:Verbessern Sie die Positionierungsstruktur der Form und verbessern Sie die Schließgenauigkeit der Form.

Schichtaufbau:Stellen Sie sicher, dass das Laminat keine Falten aufweist, dass die Vakuumverdichtung gründlich ist und dass die Aushärtungsparameter angemessen sind.
